Une cartographie complète des altitudes d’un îlot : chaussées, trottoirs, seuils, regards et points de raccordement, tous rattachés au même repère NGF.
Sur un projet du 13ᵉ arrondissement, l’entreprise a découvert en phase chantier un écart de près de 40 cm entre le niveau fini prévu et le niveau réel de la voirie. Reprise des plans, plusieurs semaines de retard, surcoût non anticipé.

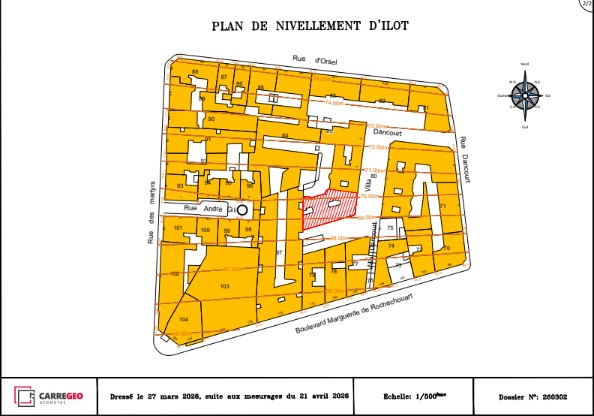

Un plan de nivellement d’îlot est une cartographie précise des altitudes d’un secteur donné. Il ne s’agit pas de mesurer un point haut et un point bas : il s’agit de comprendre comment les niveaux s’organisent entre eux, sur l’ensemble d’un îlot, en tenant compte de la voirie, des accès, des bâtiments voisins et des réseaux enterrés.
À Paris, la densité du bâti complique la lecture des niveaux. Les îlots sont constitués de bâtiments d’époques différentes, avec des niveaux de plancher qui ne suivent pas toujours la logique de la voirie actuelle. Cours intérieures, passages, dénivelés entre rue et cœur d’îlot : tout cela doit être intégré dans une lecture cohérente de l’altimétrie existante.
La gestion des pentes conditionne directement l’écoulement des eaux. Un projet qui ne tient pas compte des niveaux réels expose le maître d’ouvrage à des infiltrations, des stagnations, voire des refoulements de réseaux. En milieu urbain dense, ces erreurs sont difficiles à corriger une fois les travaux engagés.
Un relevé altimétrique non rattaché à un repère NGF fiable donne des altitudes relatives, incomparables avec celles des autres intervenants. C’est la première chose que nous vérifions sur site.
Le plan de nivellement permet aussi de coordonner les intervenants : architecte, bureau d’études fluides, entreprise VRD. Tout le monde travaille sur la même référence altimétrique, ce qui évite les incohérences entre les lots.
La précision des données de départ est déterminante. Un relevé approximatif, ou réalisé sans rattachement à un repère NGF fiable, peut fausser toute la conception. À Paris, les repères de nivellement sont nombreux mais leur accessibilité en milieu dense demande une méthode rigoureuse. C’est ce travail de terrain, souvent invisible dans les documents finaux, qui garantit la fiabilité du plan.
Le plan de nivellement précède logiquement l’implantation du bâtiment : les niveaux d’abord, la position ensuite.
Livrables
Chaque mission est remise avec les documents dont vos équipes ont réellement besoin, dans les formats qu’elles utilisent. Rien de plus, rien d’approximatif.

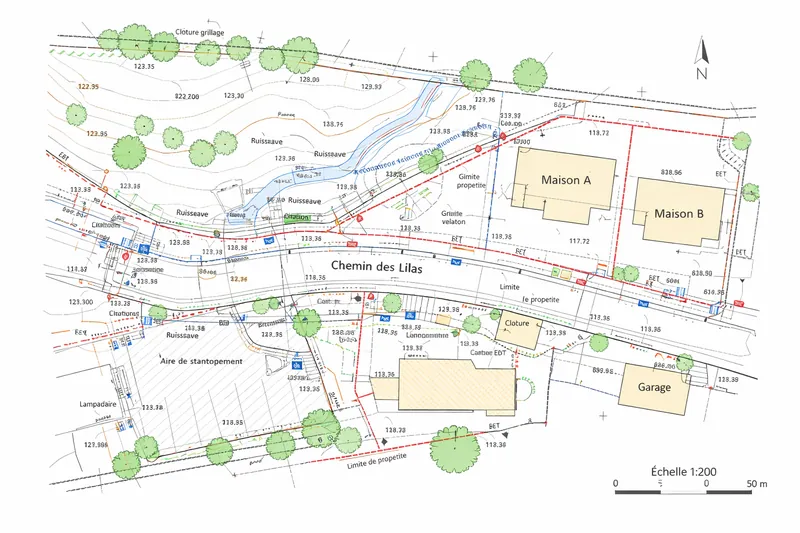

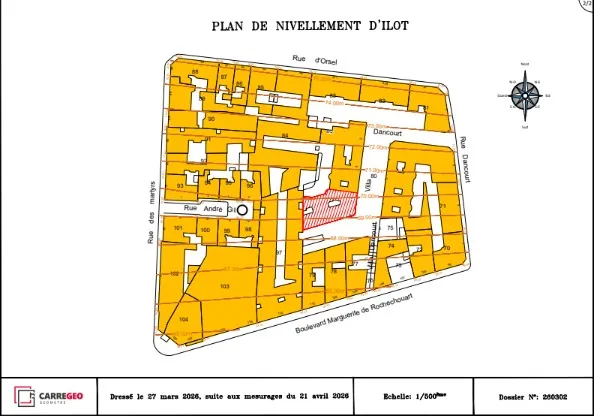

Points côtés, courbes de niveau si utile, ouvrages et seuils repérés, rattaché au NGF.
Les coupes de voirie nécessaires à l’étude VRD et à la gestion des pentes.
Coordonnées X, Y, Z de chaque point relevé, exploitables en bureau d’études.
Regards, tampons, grilles et bouches, avec cotes de fil d’eau lorsqu’elles sont accessibles.
Dans votre système de coordonnées et vos calques de travail.
Le repère NGF utilisé, sa nature et la précision obtenue.
Un devis chiffré sous 24 heures, avec une date d’intervention.
Déroulement
Un déroulement identique sur chaque dossier, du premier échange à la remise des documents. Vous savez à chaque instant où en est votre mission.
Nous définissons ensemble l’emprise utile de l’îlot et les ouvrages à relever. Devis sous 24 h.
Recherche et contrôle du repère NGF le plus fiable accessible autour du site.
Station totale et GPS. Les regards sont ouverts lorsque l’accès et la sécurité le permettent.
Dessin, profils, tableau de points, note de rattachement. Livraison DWG et PDF.
Budget
Nous ne publions pas de grille tarifaire, parce qu’aucune mission ne ressemble à la précédente. Voici ce que nous regardons pour chiffrer la vôtre, afin que le devis n’ait rien d’une surprise.
Le nombre de points à lever suit la longueur de voirie et le nombre d’accès concernés.
Un repère proche et accessible fait gagner du temps ; un repère éloigné en fait perdre.
Relever les cotes de fil d’eau demande d’ouvrir, de sécuriser et de refermer.
Un plan coté seul, ou un plan avec profils en long et en travers pour l’étude VRD.
Décrivez-nous la mission en trois lignes : vous recevez un prix ferme sous 24 heures ouvrées, détaillé poste par poste.
Demander un devis de relevé altimétrique→Périmètre
Un devis clair commence par une limite claire. Vous savez avant de signer ce que nous prenons en charge, et ce qui relève d’un autre intervenant.
Travaux réalisés
Extraits de missions menées à Paris et en Île-de-France. D’autres exemples sont visibles sur la page nos réalisations.
Cas d’intervention
Voirie, réseaux divers, gestion des eaux : la référence altimétrique commune à tous les lots.
Une cour d’immeuble à reprendre : pentes, seuils et évacuations calées sur du réel.
Le plan de nivellement appuie les niveaux annoncés au dossier et le raccordement aux réseaux.
Rampes et cheminements conformes : les pentes se justifient par des cotes relevées.
Travailler avec nous
Notre bureau est au 60 rue François 1er, dans le 8e arrondissement. Vous parlez directement à la personne qui suivra votre dossier.
Du premier échange à la remise des documents, la même personne suit votre dossier.
Un planning tenu, sans surprise, aligné sur vos contraintes de projet.
Un devis détaillé, sans coût caché ni option floue en cours de mission.
Questions fréquentes
C’est la mise en relation de votre relevé avec le système altimétrique national, via un repère de nivellement officiel. Sans ce rattachement, les altitudes sont relatives et incomparables avec celles d’un autre intervenant.
Lorsque l’accès et la sécurité le permettent, oui, pour relever les cotes de fil d’eau. Sur voirie publique, certaines ouvertures nécessitent une autorisation et une protection de chantier.
Le périmètre est défini avec vous. Il dépasse toujours la parcelle : les niveaux de voirie et les seuils voisins conditionnent la conception.
Une demi-journée à une journée sur site pour un îlot parisien courant, et quelques jours pour le dessin et les profils.
Oui, il appuie les niveaux annoncés, le raccordement aux réseaux et la gestion des eaux pluviales, points régulièrement examinés à l’instruction.
