Implantation précise pour bâtiments, ouvrages et projets de construction

Sur un chantier parisien, j’ai vu un bâtiment démarré avec 15 cm de décalage par rapport à la limite séparative. Résultat : arrêt de chantier, reprise des fondations, litige avec le voisin. Une erreur d’implantation qui aurait pu être évitée dès le départ.

Le rôle du géomètre dans l'implantation d'un bâtiment

Avant le premier coup de pelle, quelqu’un doit traduire le plan de l’architecte en points concrets sur le terrain. C’est le travail du géomètre. Il positionne le bâtiment exactement là où il doit être : par rapport aux limites de la parcelle, aux constructions voisines, aux alignements de voirie, et aux cotes de niveau définies par le projet.

À Paris, les parcelles sont souvent étroites, encadrées de murs mitoyens, avec des contraintes de prospect et de recul strictes. Il n’y a pas de marge d’erreur.

Notre cabinet CARREGEO ru00e9alise des mesurages Loi Carrez et des attestations de surface u00e0 Paris et en u00cele-de-France pour les particuliers, notaires, agences immobiliu00e8res, investisseurs et syndics de copropriu00e9tu00e9.nn

Ce qu'est un plan d'implantation, concrètement

Le plan d’implantation est le document qui fixe la position exacte du bâtiment sur la parcelle. Il indique :

les coordonnées et les cotes de chaque angle du bâtiment
les distances aux limites séparatives et à la voie publique
les niveaux de référence (altimétrie) : niveau fini, niveau de dalle, profondeur des fondations
les points de repère matérialisés sur site

Ce document fait le lien entre le projet architectural et la réalité du terrain. Sans lui, l’entreprise de gros œuvre travaille à l’estime.

Ce qui se passe sur le terrain

L’intervention se déroule en plusieurs étapes :

Reconnaissance du terrain : vérification des repères existants, des bornes, des niveaux NGF
Calcul de positionnement à partir des plans fournis par l'architecte
Implantation physique : mise en place de chaises, piquets ou plots avec les cotes exactes
Contrôle altimétrique : vérification des niveaux de référence avant coulage

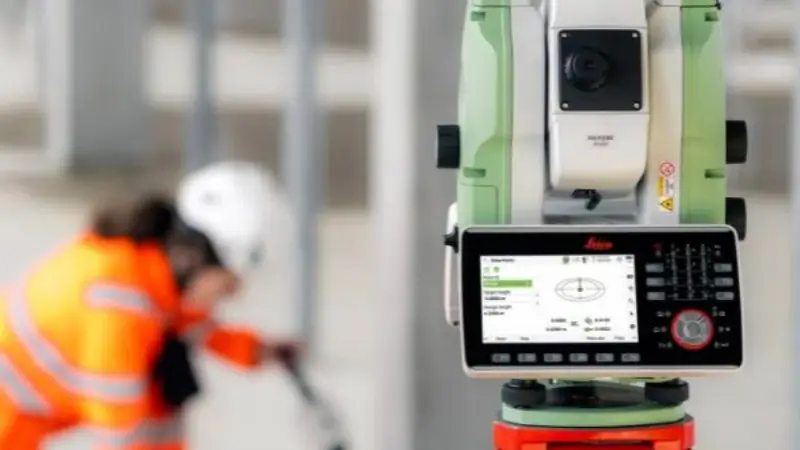

On travaille avec une station totale et, selon la configuration, un GPS de précision. À Paris, les contraintes d’accès et la densité du bâti imposent souvent de combiner les deux.

Les conséquences d'une erreur

Un bâtiment mal implanté, c’est rarement anodin :

Non-conformité au permis de construire : le bâtiment ne correspond plus aux plans déposés
Empiètement sur la parcelle voisine : source de litige, parfois de démolition partielle
Reprise de fondations : coût élevé, délai allongé, responsabilités engagées
Problèmes de raccordement aux réseaux si les niveaux sont faux

Cette mu00e9thodologie permet du2019obtenir des mesures fiables mu00eame dans les appartements anciens pru00e9sentant des gu00e9omu00e9tries irru00e9guliu00e8res.

Un point de vigilance

La précision ne se vérifie pas qu’au départ. Un bon suivi d’implantation inclut des contrôles à chaque phase clé : avant coulage des fondations, à la levée des murs, avant fermeture. C’est ce qui garantit que le bâtiment livré correspond au projet initial — et au permis accordé.

Vous démarrez un chantier à Paris ?

Contactez Carregeo pour l'implantation de votre bâtiment. Intervention rapide, coordonnées précises, suivi de chantier.
